  ТЭН



История изобретения и начала производства трубчатого электронагревателя.

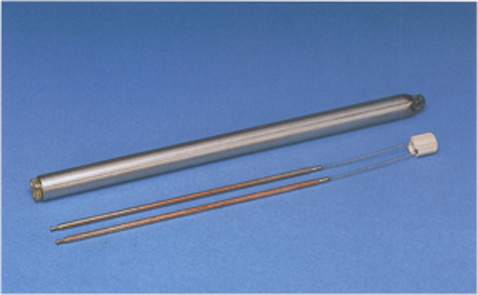

Нагревательный элемент, состоящий из металлической спирали встроенный в металлическую трубку таким образом, что спираль изолирована от трубки слоем керамического материала, был запатентован в 1859 году господином Симпсоном США.

Спустя полвека, в 1918 г. компания Дженерал Электрик запатентовала способ изготовления трубчатых нагревательных элементов. Идея заключалась в наполнении элементов изоляционным порошком с последующей их редукцией для фиксации спирали с помощью уплотненного порошка. Это позволило начать массовое производство трубчатых электронагревательных элементов (ТЭН).

В конце сороковых годов 19 столетия, господин Стерлинг А. Оаклей основал компанию, которая разработала и организовала производство оборудования для изготовления ТЭН.







Трубчатый нагревательный элемент занял место самого массового вида технологического оборудования, применявшегося во всех областях промышленности и в быту. Его производство и продажа оборудования для его производства, в то время, было разрешено только в США и Канаде.

В 1957г. компания "KANTHAL", покупает у Оаклей патент разрешающей ей производство и продажу оборудования для производства ТЭН за пределами США. Благодаря этой кампании, технология порошкового метода производства ТЭН,  распространилась по всему миру, в том числе и у нас. С 1970г. Фирма  “Oakley Industries, INC “ сама начинает продажу оборудования за пределы США и Канады.

 Когда точно началось  производство ТЭН в СССР, мне выяснить не удалось, это было явно в после военные годы, потому что производство электротехнического плавленого периклаза было организованно, в послевоенные годы. В ограниченном количестве, его выпуск был организован на Московском механическом заводе и в Фастове (Украина).

Технологический процесс был крайне несовершенен, что не позволяло получать качественный периклаз, для высоконагруженных ТЭН и ТЭН малых диаметров.  В 1965 году на Богдановичевском огнеупорном заводе была запущенна технологическая линия по производству электротехнического периклаза, мощностью 700 т в  год. Электротехнический периклаз, производившейся на данной технологической линии, по отечественной технологии, по прежнему не соответствовал требованиям предъявляемых к периклазу для производства высоконагруженных ТЭН малых диаметров. Поэтому в России до сих пор широко распространенны ТЭНы диаметром 13мм. В конце 70х годов, была закуплена и частично освоена на Богдановичевском огнеупорном заводе, технология производства периклаза, фирмы «Динамит Нобель». Что позволило, хоть как-то начать в СССР производство высоконагруженных ТЭН малых диаметров. Теоретической стороной этого технологического процесса занимался, "Восточный научно-исследовательский институт огнеупорной промышленности", но с началом перестройки, институт распался, процесс до конца доведен не был.

 Поэтому производство качественных высоконагруженных ТЭН малых диаметров, в Росси до сегодняшнего дня   под большим вопросом.


О том, что такое ТЭН, какие они бывают, как подобрать ТЭН, и что нужно знать для заказа



Для того чтобы однозначно понимать что такое трубчатые электронагреватели (ТЭН) и о чем будет идти речь в этом разделе, дадим правильное полное и понятное всем определение.

Трубчатый электронагреватель (ТЭН) – электрический нагреватель, состоящий из металлической оболочки, в нутрии которой находится нагревательный проволочный элемент, изолированный от самой оболочки спрессованным слоем керамического диэлектрика. Это именно то, что было изобретено и запатентовано в США и именно то, что называется трубчатый электрический нагреватель.

Конечно существуют электронагревательные элементы, где спираль расположена в керамической, кварцевой или даже в пластиковой трубке, но это другая конструкция и другая категория электронагревателей и для исключения путаницы   их бы не следовало называть "ТЭНами", по крайней мере в Российских стандартах эта категория как ТЭН не определена.

В России стандартизированы только двух концевые ТЭНы, определение данное в ГОСТ относится к двух концевым ТЭНам.

В первой части данного раздела речь будет идти именно о них, далее мы коснемся и других видов.

Итак, электронагреватели трубчатые определены двумя стандартами - ГОСТ 13268-88 и ГОСТ19108-81.

ГОСТ 13268-88 распространяется на двух концевые трубчатые электронагреватели круглого сечения, общего назначения, предназначенные для комплектации промышленных установок.

ГОСТ 19108-81 распространяется на двух концевые трубчатые электронагреватели (ТЭН) круглого сечения, с уплотненным наполнителем и металлической оболочкой, предназначенные для установки в бытовых нагревательных электроприборах.

Обратите внимание! ГОСТы распространяются на ТЭН круглого сечения! Все остальное должно изготавливаться по техническим условиям (ТУ), разработанным специально для определенного вида или назначения ТЭН или иным техническим регламентирующим документам.

Обязательной сертификации подлежат: ТЭНы выпускаемые по ГОСТ 19108-81, предназначенные для нагрева жидкостей.

Декларации на соответствие ГОСТ Р МЭК 60335-2-6-2000 и ГОСТ 19108-81 подлежат: ТЭНы выпускаемые по ГОСТ 19108, предназначенные для нагрева плит, столов для приготовления пищи, печей.

Декларации на соответствие ГОСТ 13268-88 подлежат: ТЭНы выпускаемые по ГОСТ 13268-88.

ТЭНы выпускаются различных диаметров: ГОСТ 13268-88 – 6.5; 8,0; 8,5; 10; 13; 16 (мм), ГОСТ 19108-81 – 6,5; 7,4; 8,0; 8,5; 10 (мм).

По ТУ можно изготавливать ТЭН любых диаметров и форм, в соответствии с технической возможностью. Для нагрева различных сред (вода, масло, воздух, металл и т.д.) ТЭНы условно разделены на группы, по удельной мощности на поверхности оболочки. (См. таблица 1, ГОСТ 19108-81 и приложение ГОСТ13268-88.) Каждая группа имеет свое буквенное обозначение, которое указывается при заказе ТЭН. ( см. таблица 1 ГОСТ 19108-81 и приложение ГОСТ13268-88.)

Обратите внимание! В таблицах ГОСТов приведены характерные случаи использования ТЭН, и в конкретных случаях, они могут отличаться от рекомендованных, следовательно меняться предельно допустимые нормы удельной мощности. ГОСТ 19108- 81 прямо оговаривает, что эти значения рекомендованные, а необязательные. Это важно, так как, ГОСТы разрабатывались очень давно, свойства применяемых материалов изменились в лучшею сторону, это позволяет нам успешно использовать в некоторых средах более нагруженные ТЭНы, что оговаривается с заказчиком или определяется технической документацией. Для правильного заказа и применения ТЭН надо знать условную структуру обозначения ТЭН.

Обратите внимание! В наших ГОСТах применена структура обозначения ТЭН не однозначная, отличающиеся друг от друга и немного запутанная. ГОСТ13268-88 длина контактных стержней в заделке обозначается буквой (из таблицы 1 ГОСТ13268-88), в ГОСТ 19108-81 цифрой в см. ГОСТ13268-88 условное обозначение среды обозначается латинской буквой, в ГОСТ 19108-81 буквой кириллицы. Длины обозначаются в сантиметрах, диаметры в миллиметрах.



1

L2



L3



d4



5



6



7

ТЭН

ХХХ

-

ХХ

-

ХХ

/

ХХ

-

Х

-

ХХХ

 1.Наименование изделия ТЭН.

2. (L2)  Длина развернутая длина ТЭН в см.

3. (L3) Длина заделки контактного стержня ( не нагреваемая часть) в см. или буквенное обозначение в ГОСТ16238-88.

4. (d4) Диаметр оболочки в мм..

5. Мощность ТЭН в КВт.

6.Условное обозначение среды для работы в которой предназначен ТЭН и материала оболочки.

7.Номинальное напряжение В.

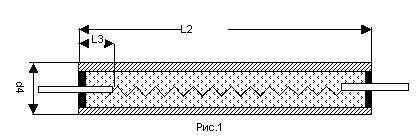

 Для наглядности размеров, в условном обозначении, смотрите рис.1



Пример условного обозначения:

ТЭН-62А8.0/1,5J220  в соответствии с ГОСТ 13268-88.

То же самое

ТЭН-60-4-8.0/1,5-П-220 в соответствии с ГОСТ 19108-81.



       Какие еще бывают трубчатые электронагреватели.
