Производством оборудования для ТЭН занимаются минимум три мне известных фирмы Oakley Industries, INC “ США, которая и изобрела данное оборудование, KANTHAL MACHINERY Швеция, в данный момент имеет другое название GRANLUND Machinery, CSM Италия, конечно еще в настоящее время Китай.  Оборудование всех фирм практически однотипное по конструкции, мало чем принципиально отличается.

www.oakleyindustries.com www.granlund.com www.csmmachinery.com

С оборудованием бывшей компании  "KANTHAL  MACHINERY" знакомы очень хорошо, работали на нем длительное время, да и бывали  в компании "KANTHAL  MACHINERY", знакомились с его производством, оборудование хорошее, особенно нравятся их редукционные станы, просты и надежны. Оборудование "Oakley industries" в принципе один в один схоже с "KANTHAL  MACHINERY", так как выпускалось по лицензии "Оakley industries".  Наполнительные машины  KOF25 модернизированные машины KOF24, механика изменилась мало, применен сервопривод с контроллером, что упростило привод и позволило ускорить перенастройку машины. Оборудование компании "CSM machinery" по мнению некоторых производителей ТЭН даже несколько лучше выше упомянутой компании,  нам на нем поработать не пришлось, но в работе его видели, знакомы с конструкцией. Оно также в принципе  мало чем отличается от всех остальных фирм. Однако имеет некоторую свою индивидуальность.  По нашему мнению и опыту,  по отзывам  тех кто использует оборудование компании "CSM machinery", у них можно особо выделить , навивочные машины, они однозначно интереснее остальных. Посмотреть подробно оборудование выше упомянутых фирм, вы можете зайдя на сайты данных компаний. Для общего обзора, в конце странички, размещено несколько рекламных проспектов, с техническими характеристиками оборудования фирмы "KANTHAL  MACHINERY"


О НАШЕМ ОБОРУДОВАНИИ ДЛЯ ПРОИЗВДСТВА ТЭН

Жизнь заставила нас заниматься изготовлением некоторого своего оборудования, сначала пытались копировать с "KANTHAL  MACHINERY" и "CSM machinery", но вскоре поняли, что этого делать не следует, у нас иные требования к оборудованию , исходя из задач которые нам диктует структура нашего производства, а оно несколько отличается, в подавляющем большинстве случаев, от западной модели организации . Там оно ориентировано на очень большие партии однотипных ТЭН,   Реальность настоящего времени, показывает, в  России пока нет таких производств ТЭН.  В большинстве случаев это партии в несколько тысяч, но номенклатура типоразмеров большая, что требует частых перестроек.  Что заставило нас несколько по-другому подойти к конструкции некоторых машин. Основное требование конечно, которое нами выдвигалось,   оборудование должно быть проще и дешевле, но не хуже, а в некоторых случаях чем то и лучше. Наш опыт  производства ТЭН позволил, мы думаем, неплохо справиться с этой задачей.  Поэтому своим оборудованием мы  очень довольны и на то оборудование, которое мы изготовили для сторонних фирм жалоб пока не было. Можем поделиться с другими конструкцией, идеями, можем изготовить интересует обращайтесь.

  Участок подготовки заготовки

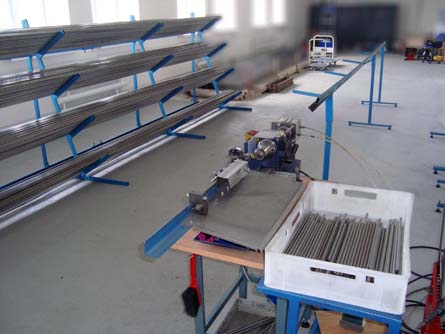

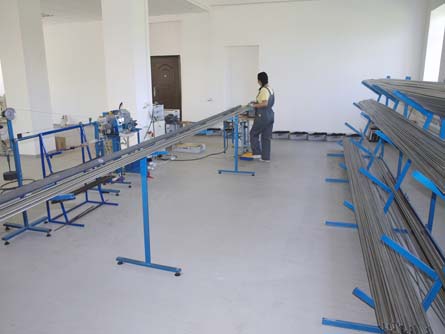

Резка заготовки роликом очень производительно, рез ровный, с минимальной заусенцем, в заготовку не попадает стружка, не надо мыть. Труба зажимается пневмопатроном подача ролика также пневматическая.

Наполнительные машины

Наполнительная машина МН10-3.5

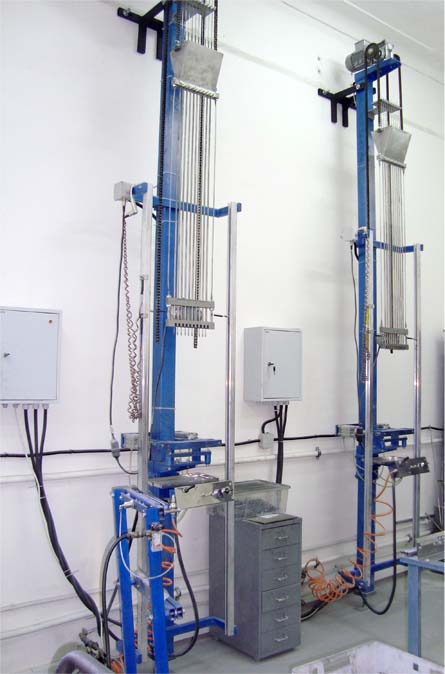

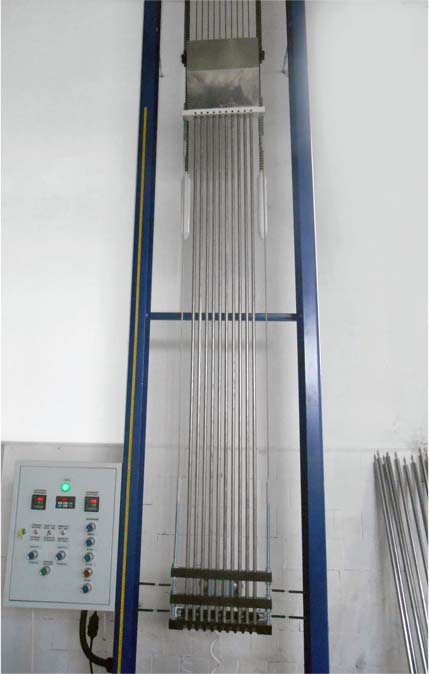

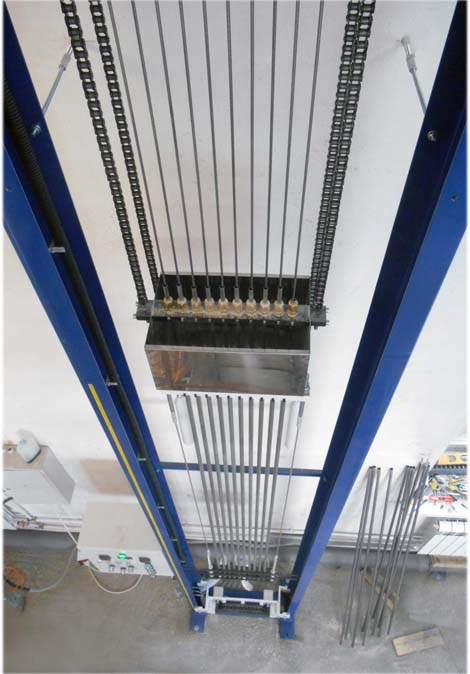

Простая, удобная, производительная машина, предназначена для наполнения одновременно 10 элементов. Установка заготовки на машину производится блоком в 10 шт. специальным приспособлением, так же, с помощью этого приспособления, снимаются наполненные элементы и переносятся в приспособление для установки технологических заглушек. Ниже можно увидеть устройство, которое раскладывает заготовку в блоки по 10 шт.       Привод машины имеет частотный преобразователь, позволяющий плавно регулировать скорость наполнения и осуществлять ускоренные перемещения. Управление выполнено на базе контролера. Важным достоинством в конструкции данной машины является то что вибратор движется вместе с наполнительными трубами, это обеспечивает хорошею утряску периклаза. На   машинах МН10-М1 применен электромеханический вибратор, итальянского производства, мощностью 80 ват.  Скорость наполнения регулируемая, практически для заготовки 9мм при наполнении периклазом 2М и 3М , 150- 180 мм/мин. Легко перестраивается на различную длину элемента. Зажим заготовки осуществляется пневматикой. Один оператор  обслуживает две машины.

Наполнительная машина МН10- 4.5-16

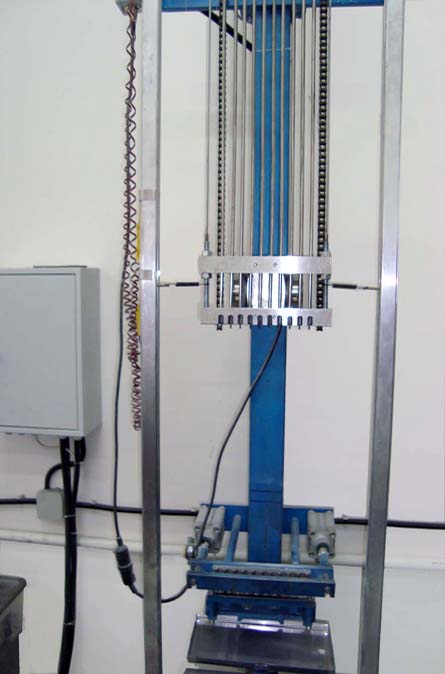

Машина по конструкции значительно отличается от предыдущих моделей. Она выполнена в двух стоечном варианте, имеет увеличенный бункер, так как предназначена для заготовки оболочки ТЭН диаметром до 16мм, длиной до 2000мм, имеет пневматические захваты для поднятия заготовки в позицию навески спиралей. Автоматическое позиционирование   в режиме загрузки заготовки, автоматический останов после наполнения и выход в позицию разгрузки. Так же автоматический останов в верхнем положении. Управление выполнено на базе контроллера "Siemens". Вибратор центробежный  Итальянского производства.     Одновременно машина  наполняет  10 элементов. Установка заготовки на машину производится блоком в 10 шт. специальным приспособлением, так же, с помощью этого приспособления, снимаются наполненные элементы и переносятся в приспособление для установки технологических заглушек. Количество выбрано 10 из удобства работы, при большем количестве одновременно наполняемых элементов с ними тяжело управляться устанавливая блоками. В принципе количество одновременно наполняемых элементов может быть увеличено. Принцип наполнения двух трубная система с мундштуками. Скорость наполнения стандартная для такого типа машин 160-180мм/мин.
Один оператор обычно обслуживает две машины. При максимальной длине заготовке остается время на редуцирование наполненных элементов.



Гибочные станки


Одна из моделей гибочного станка для ТЭН.
Предназначен для гибки ТЭН диаметром до 8мм, угол изгиба задается на пульте, позволяет гнуть любой угол в одной плоскости до 210
°, с применением дополнительной оснастки позволяет навивать ТЭН в виде пружины. Прост в обращении и очень производителен. Возможно изготовление станков на другие диаметры ТЭН.

Гибочная машина МГ2-2.2

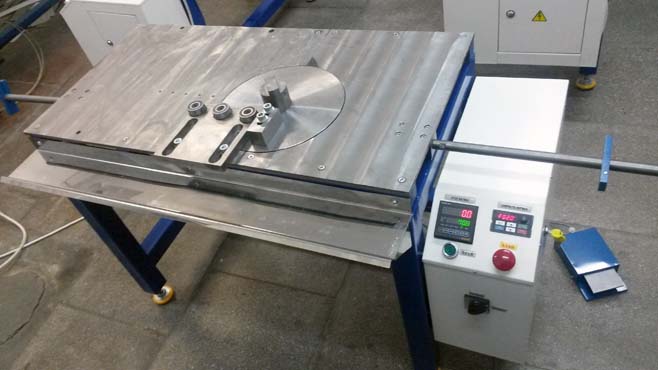

Гибочная машина МГ2-2.2, мощный гибочный станок предназначен для изгиба ТЭН диаметром до16мм включительно. Машина по конструкции значительно отличается от предыдущих моделей. Мощность в два раза больше, что делает ее более универсальной,  позволяет изгибать элементы малых и больших диаметров. Гибочная головка, с поворотным столом большого диаметра, дает возможность изгибать элементы с большим радиусом гибки. Гибочная головка получила плавную регулировку скорости поворота. Работающий легко может подобрать скорость гибки в соответствии со своей квалификацией, а также в зависимости от сложности  выполняемой работы. Машина оснащена боковыми сменными регулируемыми  упорами, которые позволяют изгибать элементы большой длины, в тоже время они легко убираются или заменяются на более короткие, что бы не мешались.  Угол поворота гибочной головки можно установить от 1° до 99999°, что позволяет при помощи дополнительных приспособлений, навивать, как цилиндрические, так и плоские, спиралевидные конфигурации элементов.

 Мощность машины          2.2Kw
Напряжение питания - ~ 3х380V

Габариты          1000х500х750 мм
Вес                                         146 Кг.

                                                                                                                                                                              VIDEO


Машины контактного отжига оболочки ТЭН

МКО-16

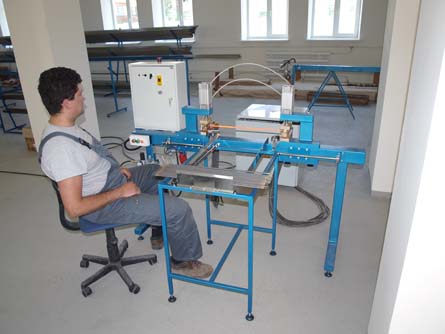

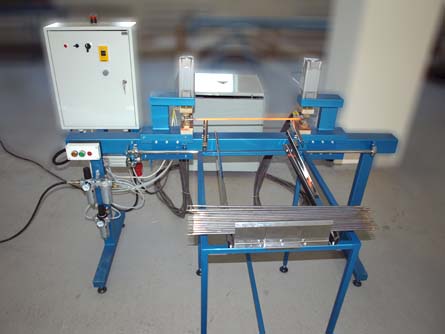

Машина предназначена для   отжига мест изгиба ТЭН диаметром   8-10мм.     ТЭН  длиной до 1000 мм можно отжигать по всей длине.   Регулировка температуры отжига осуществляется по времени и напряжению. Имеет устройство компенсации удлинения элемента при нагреве, ТЭН после отжига прямой.  Управление механизацией процесса осуществляется при помощи  контроллера.   Управление силовой части электронным регулятором  напряжения.  Мощность 16 Кw.  Простая в управлении, производительная, удобная, надежная машина.


МКО-40

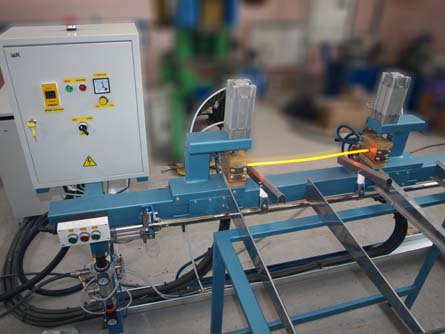

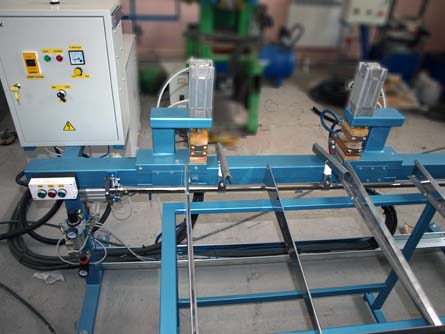

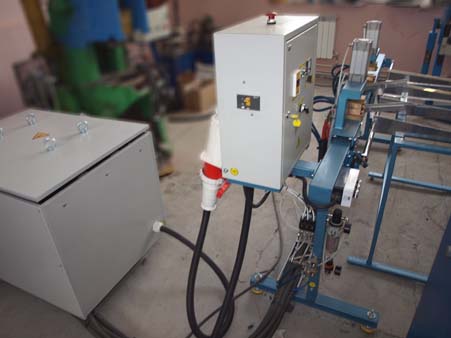

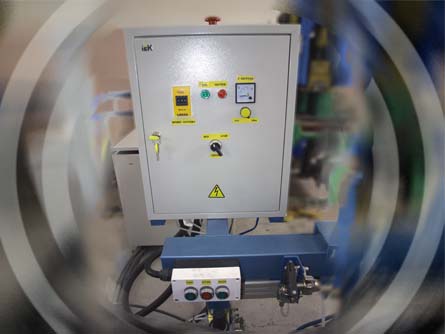

Основная модель которая используется у нас и обычно заказывается  другими фирмами. Машина предназначена для   отжига мест изгиба ТЭН диаметром   8-16мм.     ТЭН  длиной до 1500 мм можно отжигать по всей длине.   Регулировка температуры отжига осуществляется по времени и напряжению. Имеет устройство компенсации удлинения элемента при нагреве, ТЭН после отжига прямой, сбрасыватель отожженного ТЭН, приемный стол. Управление механизацией процесса осуществляется при помощи  контроллера.   Управление силовой части электронным регулятором  напряжения.  Мощность 40 Кw.   Напряжение питания 2 фазы 50Гц, 380V.  VIDEO

МКО-100

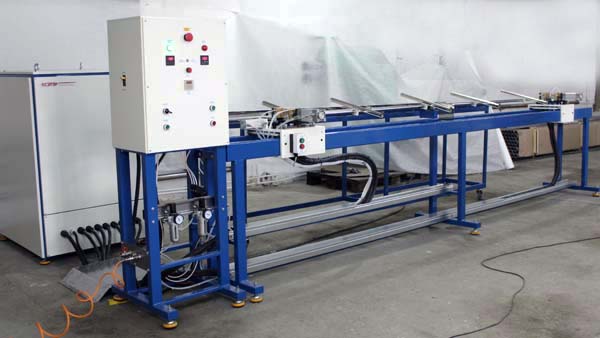

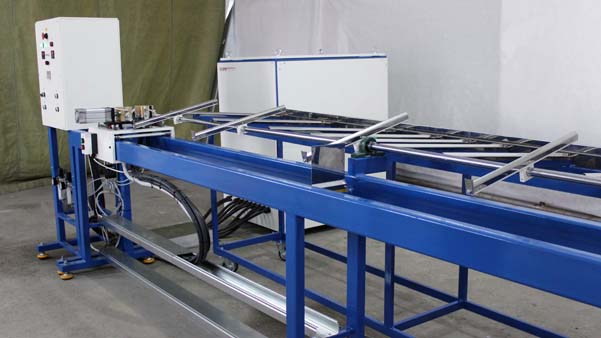

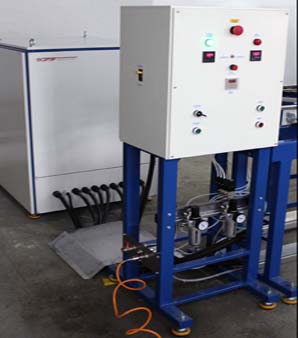

Данная модель проектировалась по заказу компании "Элвин", уникальность машины в том, что она отжигает ТЭНы длинной от 400мм до 3500мм. диаметром от 8мм до 13мм, Мощность машины 90Kw. Напряжение питания 2 фазы 50Гц, 380V. Имеет автоматический сбрасыватель отожженного элемента, приемный стол,  на видео можно подробно посмотреть работу машины и ее устройство.  VIDEO

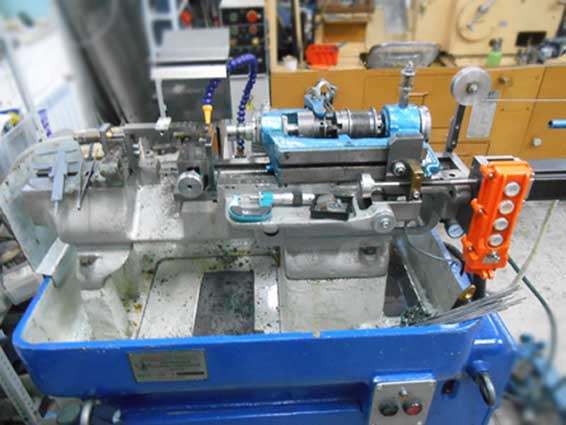

Станки продольно токарные специализированны на изготовление контактного стержня.

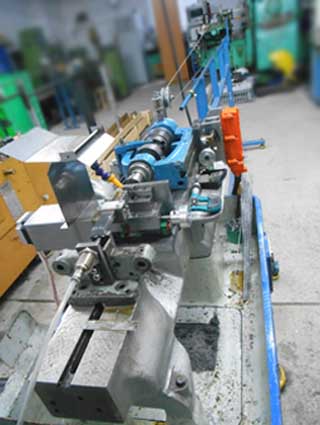

Хороши чем; просты в обслуживании, достаточная точность, не требуют для обслуживания квалифицированного персонала, по сравнению с обслуживанием механического кулачкового токарного автомата. Задача оператора, зарядить пруток , установить резец по калибру после замены режущей пластины, запустить станок, проверить размер изделия и при необходимости скорректировать размер диаметра головки, поворотом рукоятки суппорта по лимбу в ту или иную сторону. В качестве резца используется твердосплавная пластина, вставляющаяся в специальную оправку, легко меняется. Может работать двумя резцами. Мы используем один.
Программа элементарная, может написать любой имеющий какой то опыт станочника и пользователя компьютера, да писать то ее надо один раз на каждый типоразмер стержня и пользоваться перезагружая.
VIDEO

Оборудование для производства ТЭН иностранных фирм

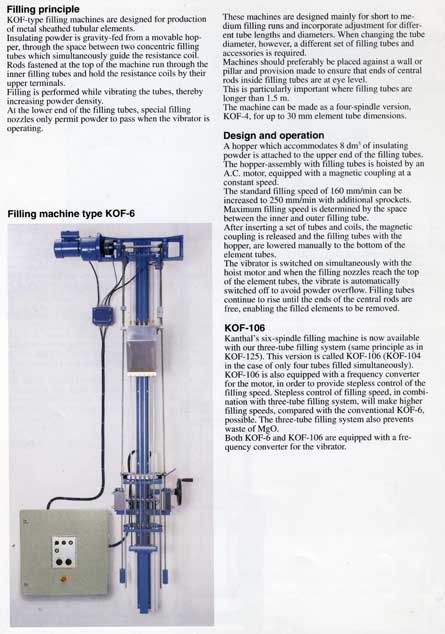

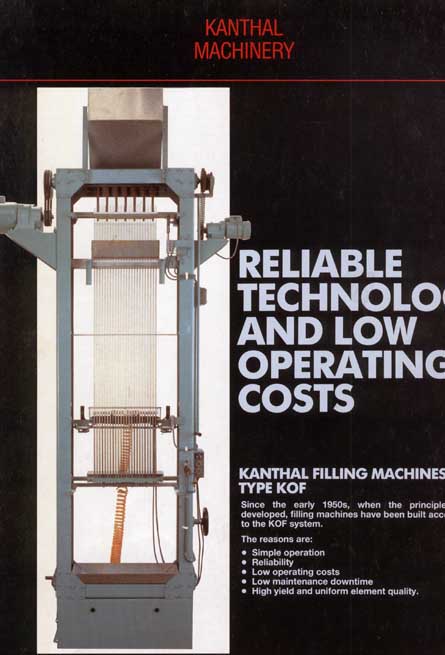

  Наполнительные машины конца 90х  KOF-24   и  KOF-106   начала 2000х  до настоящего времени практически не изменилась.

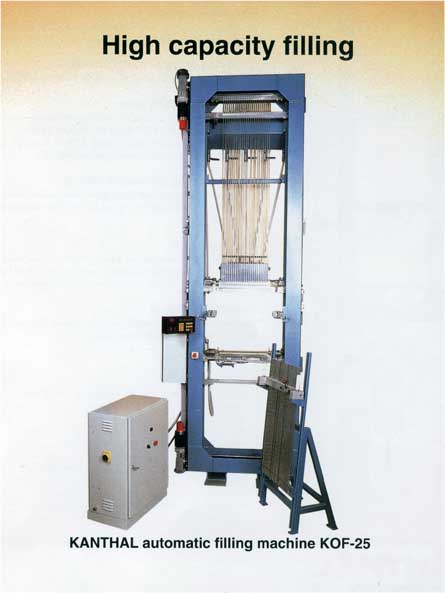

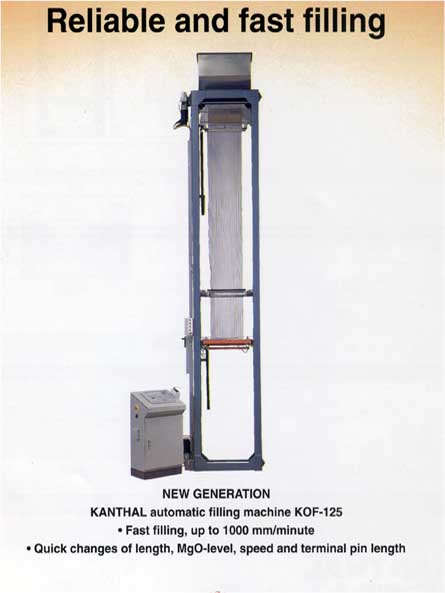

Более позднего выпуска машины KOF-25, здесь мы видим поставлен более современный регулируемый привод, машина более автоматизирована. Появилась автоматическая настройка под длину заготовки, исчезли конечные выключатели, появился энкодер, механика принципиально не изменилась. Еще более поздняя модель  KOF-125 совершенствуется автоматика. Машины других фирм очень похожи. Скорость наполнения регулируется звездочками 150мм, 200мм, 300мм.Высота машины до 7000мм. Максимальная длина наполняемой заготовки 1/2 высоты машины минус 1000мм.



Редукционные станы KOR-8 и стан более поздней версии  KOR-108. Механика принципиально не изменилась, появился один двигатель на все ролики, частотный регулятор и клеть развернули на 45°. Скорость проката 20м/мин, максимальная редукция 17%.

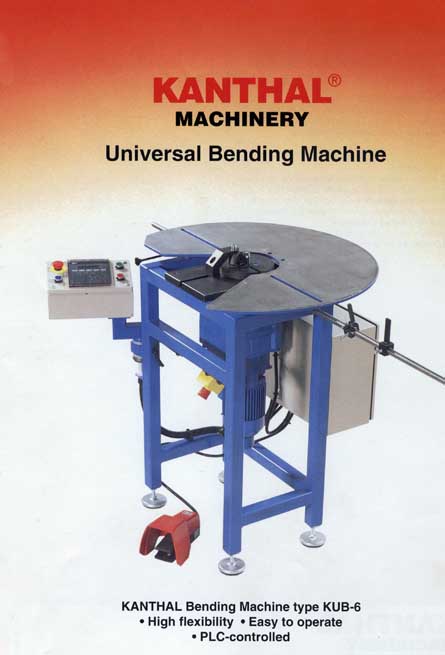

Навивочные машины KOC, слабое место электрический узел обрубки спирали, очень капризный.     Гибочные машины КUB-6, прекрасные машины простые надежные и достаточно универсальные.

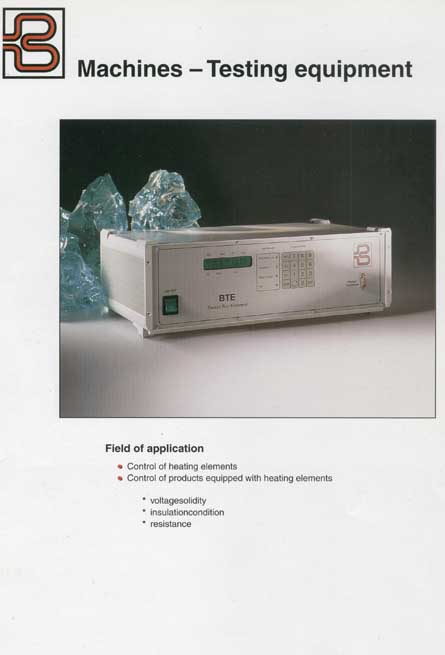

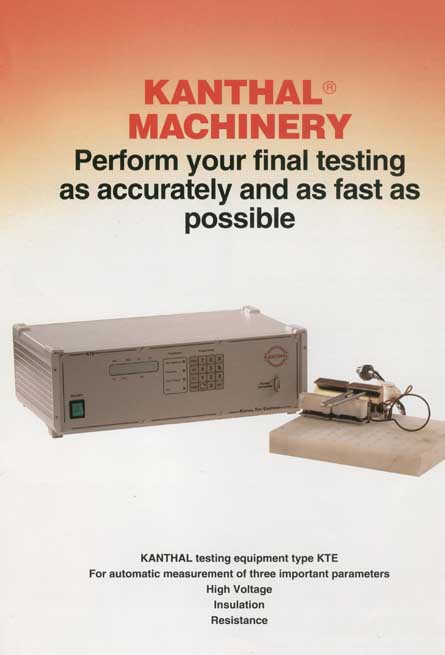

Оборудование контроля электрических параметров ТЭН, прекрасное удобное оборудование, надежное. Для сравнения показаны приборы двух фирм "BACKER" и "KANTHAL  MACHINERY". Как видно оно совершенно идентичное эмблемы разные. Измеряют сопротивление спирали, сопротивление изоляции, и  испытание на пробой напряжением до 3000V
